Угловая планка — загадочная деталь модульных кухонь ЛАЙТ, вызвавшая множество вопросов. В этой статье мы подробно рассказываем, для чего нужна угловая планка, куда и как ее нужно ставить, и почему для этого вам не нужны лобзики, пилы и другой колюще-режущий инструмент.

 Угловая планка в декоре «Дуб золотой»


Начнем с простого. Угловая планка — это фасадный элемент, то есть лицевая часть кухни, такая же, как двери шкафчиков. И хотя в отличие от дверей, снаружи видна только небольшая часть планки, выбирать ее необходимо в том же декоре, что и двери напольных модулей. Это было самое простое. Дальше будет чуточку сложное.

  Угловые планки в каталоге

Право — лево

Угловой модуль в ассортименте только один, отдельных левых и правых угловых модулей нет. Всё потому что наш угловой модуль — универсальный. Он станет правым или левым в зависимости от того, с какой стороны будет дверь.

Угловой напольный модуль

Если дверь будет на левой стороне модуля, то соседний модуль примкнет торцом к правой стороне. Так сформируется правый угол кухни. Если дверь будет на правой стороне углового модуля, то соседний модуль примкнет к его левой стороне. Получится левый угол кухни.

С картинкой нагляднее. Модуль с дверью слева — будет правый угол; модуль с дверью справа — будет левый угол:

Угловой напольный модуль: угол справа, угол слева

Угол по расчету

При расчете длины кухни очень важно принять во внимание, что угловой модуль ставится торцом к стене не вплотную, а с отступом в 10, 15 или 30 см. Размер отступа зависит от выбранной ширины двери. Поэтому закладывайте в расчет кухни не 90 см ширины углового модуля, а 105 (с дверью шириной 45 см) или 120 см (с дверью шириной 60 см).

С картинкой нагляднее. Показаны пропорции для двери шириной 45 см. Располагать угловой напольный модуль следует именно так, с отступом от стены и сдвигом относительно примыкающего модуля:
  Угловой напольный модуль с дверью шириной 45 см и примыкающий модуль

Обратите внимание, что все фасадные элементы имеют ширину и длину на несколько миллиметров меньше корпуса, для которого они предназначены. Это необходимо для  их свободного открывания и закрывания. Например, дверь шириной 45 см = 44,6 см в каталоге.

С этим разобрались, но для чего нужна угловая планка, всё ещё непонятно.

Петли, зазоры и полное открывание

Корпус углового напольного модуля состоит из двух боковых щитов, двух соединительных брусков, дна и задней стенки (в комплект также входят ножки, внутренняя полка и крепеж, но в данном случае это несущественно). Спереди у корпуса углового модуля, как и у других корпусов, ничего нет, потому что это место для отдельно выбираемых фасадных элементов.

Угловому модулю необходимы два фасадных элемента: распашная дверь и угловая планка. Функция двери очевидна: дверь дает доступ внутрь. У планки функций целых три:

1. Закрыть зазор, образующийся между дверью углового модуля и соседним модулем, который примыкает боком. Этот зазор необходим, чтобы дверь углового модуля свободно открывалась. В отсутствии зазора ручка упрется в ручку соседнего модуля и не позволит открыть дверь полностью, на 90 градусов.
2. Обеспечить аналогичный отступ такого же размера от примыкающего модуля. Если этого отступа не будет, дверь примыкающего модуля не сможет полностью открываться, а ящики выдвигаться — им помешает ручка углового модуля.

С картинкой нагляднее. Угловой планки нет, отступов нет. Поэтому эти две двери упрутся одна в другую ручками и ни одна не будет открываться полностью:

Угловой планки нет. Неправильно

А здесь сможет полностью открываться только дверь углового модуля. Дверь примыкающего модуля не сможет:

Так тоже неправильно

Полное открывание особенно важно, если в соседнем с угловым модулем установлена посудомоечная машина или духовой шкаф: без угловой планки вы просто не сможете ими пользоваться.

А вот здесь всё сделано правильно: равные отступы от угла в обе стороны:

Правильно

С правильной угловой планкой получается правильный угол кухни, где всё можно открыть, откинуть, выдвинуть:

Угловая кухня в процессе установки. Источник: mebel-gu.ru

Третья функция угловой планки — создать вертикальную поверхность, на которую будут крепиться петли для навешивания двери углового модуля.

…Да, можно навесить дверь на боковину, чтобы она открывалась в сторону от угла, но так делать не рекомендуется. К тому же при открывании в сторону от угла вам всё равно понадобится угловая планка — для создания необходимых отступов.

  Дверь углового модуля с открыванием в сторону от угла. Не рекомендуется

А так выглядит правильное открывание. Дверь углового модуля открывается в сторону примыкающего модуля:

  Дверь углового модуля с открыванием в сторону примыкающего модуля

При таком открывании дверь к боку корпуса модуля никак не прикрепить, нужно крепить ее на что-то в лицевой части. Это что-то и есть угловая планка. Она размещается рядом с дверью, и к ней прикручиваются специальные петли.

С картинкой нагляднее: угловая планка и дверь в открытом положении. Так выглядят петли для углового модуля. Их отличие от обычных петель в том, что при закрытой двери они располагаются в одной плоскости с ней.

Петли Hettich для угловых напольных шкафов

Почему нельзя сделать маленькую Т-образную планку?

Потому что лучше, когда точек опоры для примыкающего модуля две, а не одна, как у буквы Т, иначе кухня может перекоситься.

С картинкой нагляднее. У этой Т-образной планки только одна точка опоры. Упирающийся в нее соседний модуль легко перекосится:

  Угловой напольный модуль с Т-образной планкой. Источник: mebpilot.ru

Угловая планка для ЛАЙТ модулей похожа на очень приземистую букву П. У нее перемычка шириной 30 см, названная в инструкции заглушкой, и две ножки-опоры по 2,4 см — в инструкции они названы вспомогательными планками. Одна из ножек — двойная, из двух планок. Эту внешнюю планку и будет видно снаружи.

Почему в корпусе дыра?

Да, многие производителей изготавливают угловые модули с одним глухим фасадом. Но, во первых, это не избавляет от необходимости использовать Т-образную или П-образную угловую планку. Во-вторых, фасад стоит денег, а по факту — никак не используется, поскольку закрыт примыкающим модулем.

  Угловой напольный модуль с глухим фасадом. Источник: market.yandex.ru

Заглушка с секретом

Есть одна хитрость, объясняющая, почему заглушка угловой планки ЛАЙТ модулей имеет ширину именно 30 см. Дело не в только в экономии материала. Наша угловая планка дает вариативность в выборе двери для углового модуля.

  Двери (фасады) шириной 44,6 см, рекомендуемые для углового напольного модуля

Так, отодвинув угловой модуль еще на 15 см от боковой стены (вы помните, что он стоит на расстоянии 15 см?) и разместив угловую планку вплотную к боку, вы сможете использовать дверь шириной не 45 см, а 60 см! Через такую дверь вы запросто сможете влезть в шкаф уже не по пояс, а полностью, не говоря о большем удобстве использования модуля.

  Двери (фасады) шириной 59,6 см

Рекомендуем тщательно измерить ваши стены и составить несколько вариантов компоновки модулей с разной шириной, в том числе с разной шириной двери углового модуля.

Как установить угловую планку — простыми словами, пожалуйста!

Возьмите из комплекта заглушку (ту, которая шириной 30 см) и прикрепите к ней декоративную планку (которая с кромкой с трех сторон), на расстоянии 2,4 см от края, торцом к поверхности заглушки. Необходимый крепеж входит в комплект углового модуля.

Затем заглушку с прикрепленной планкой прикрутите к лицевой части корпуса модуля: на расстоянии 45 см от края (включая толщину корпуса). Если в угловом модуле будет дверь шириной 60 см, то расстояние, соответственно, должно быть 60 см.

На уже прикрученную к корпусу модуля заглушку добавьте вспомогательные планки (те, которые с кромкой только с двух сторон). Их две: одна вспомогательная планка должна размещаться вплотную к основной планке, внутри нашей буквы П; вторая ставится на заглушку симметрично, с другой стороны. Точность ее расположения не очень важна, это просто второй упор для примыкающего модуля.

С картинкой нагляднее. Эта угловая планка предназначена для модуля с дверью с левой стороны. Ставится справа от двери. Угол на первом плане и будет виден снаружи кухни:

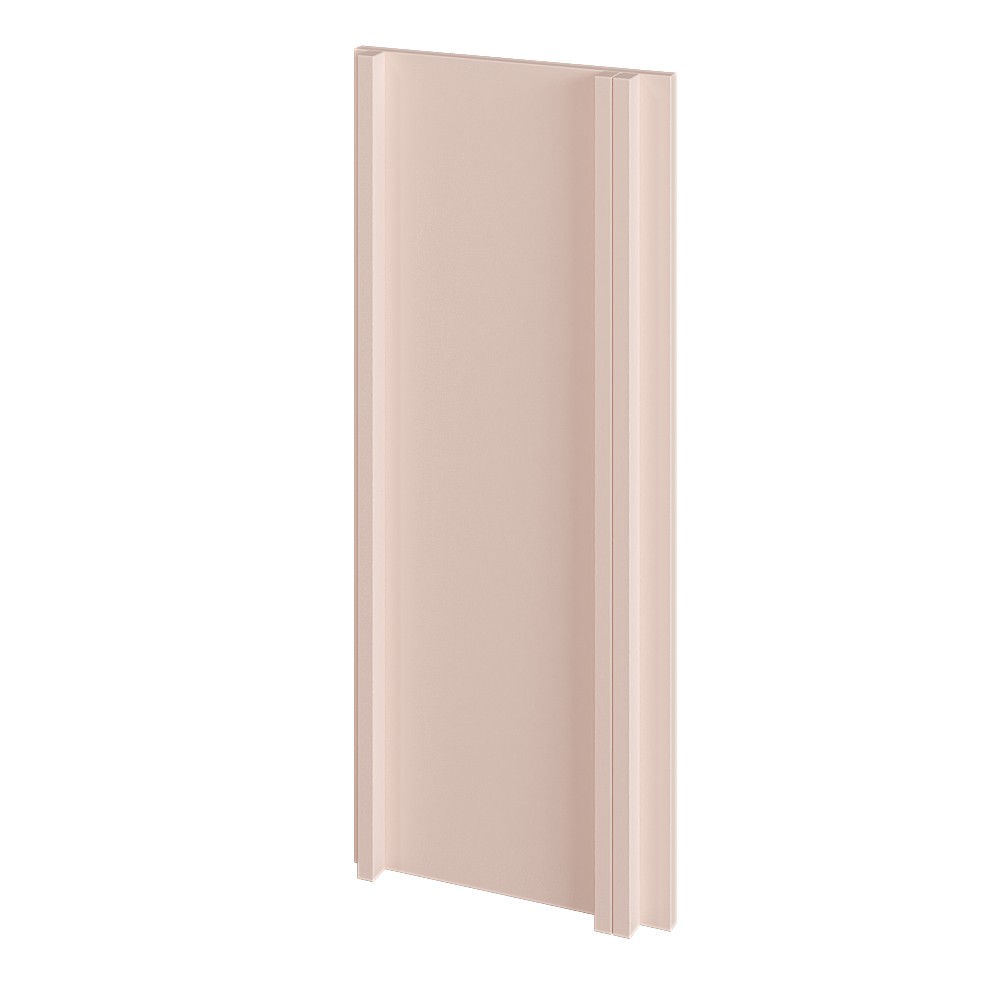

  Заглушка + декоративная и вспомогательные планки = угловая планка

Так заглушка с планками выглядит на корпусе углового модуля. Слева от нее — место для двери:

  Угловой напольный модуль: слева будет дверь, справа установлена угловая планка

Теперь угловой модуль можно поставить на место и установить рядом соседний примыкающий модуль.

Как видите, ни на одном этапе создания угловой кухни из ЛАЙТ модулей пилить ничего не нужно — не считая пропилов для коммуникаций, если угловой модуль предназначен для размещения мойки.
